Машина для TIG зварювання покриття труб нафти та газу

Машина для TIG зварювання покриття труб нафти та газу

З дизайном з двома пальниками та двома дротами, швидкість осадження може досягати 5.0 кг/годину.
З зварювальним джерелом живлення EWM TETRIX 452 DC імпульсного зварювання та зварювальним джерелом живлення TETRIX 200 HOT WIRE. Зварювальні характеристики дуже відмінні.
Останнє покоління PLC та сервосистеми Rockwell AB, цифрова комунікація EtherNet/IP використовується для контролю та моніторингу широкого спектру вхідних, вихідних та вибіркових сигналів у високій роздільній здатності.

огляд
рекомендовані продукти

FITco має честь надати модель станції покриття XHL-PCS, яка призначена для труб і судин для нафти та газу, хімічної промисловості, виробництва клапанів, тискових судин та інших галузей промисловості.

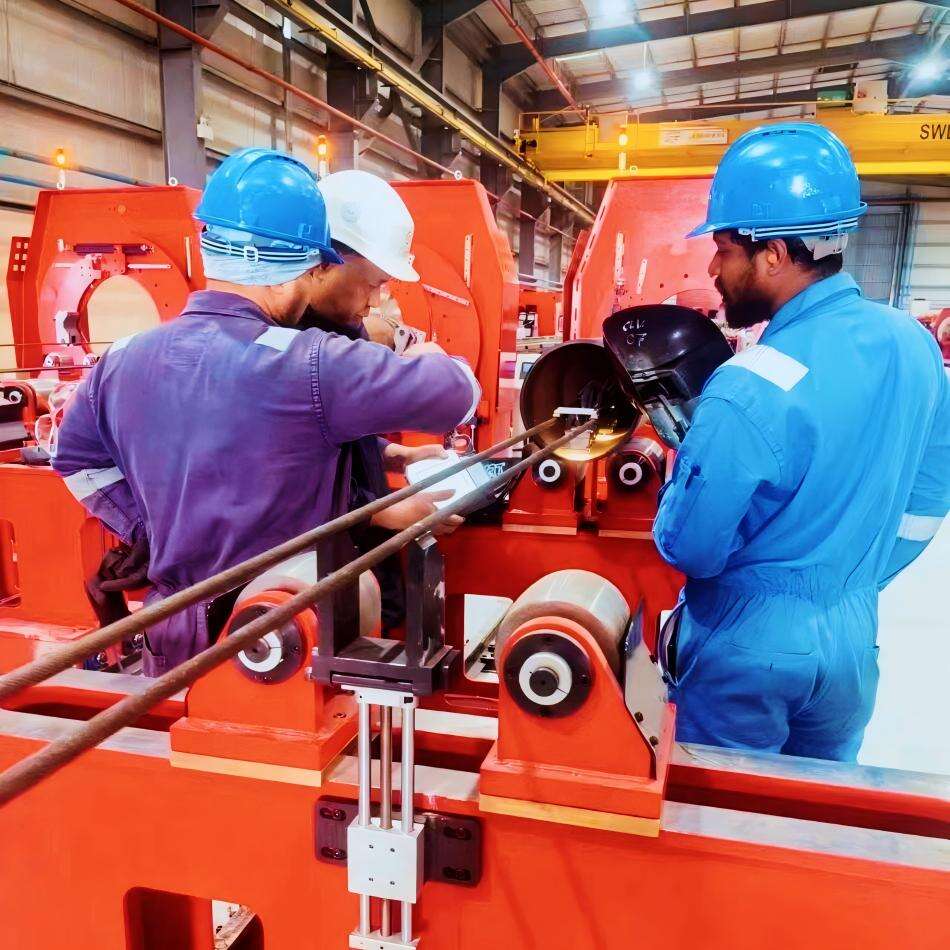

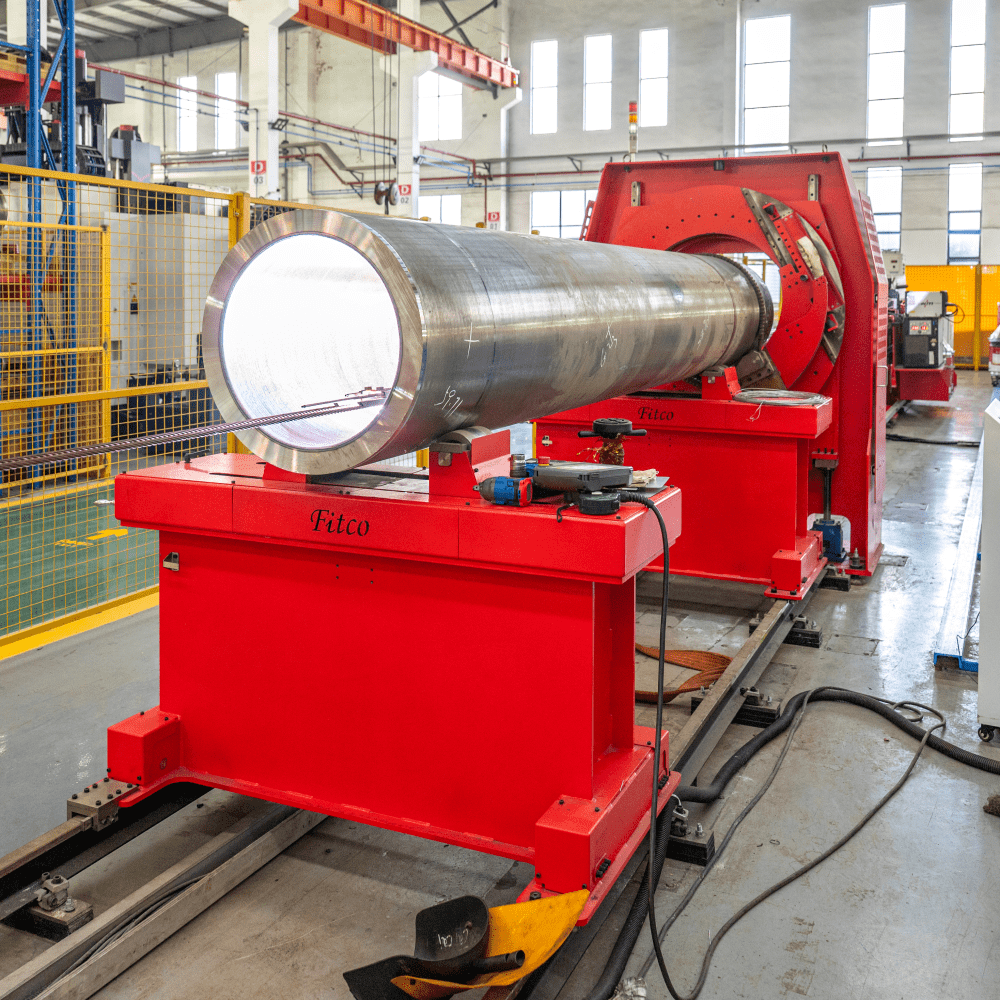

Обладнання в основному використовується для антикорозійного зварювання внутрішньої стінки труб довжиною менше 12,5 м, зварювальна труба приводиться в рух обертанням кінцевого порожнистого патрона, зварювальна горілка за допомогою тросового підйомника та обладнання для позиціонування та завершення зварювання в каналі.
- Вага заготовки: до 10 тонн
- Матеріал труби: API 5L Gr.B, X52, X60, X65, нержавіюча сталь, CrMo сталь тощо.
- Форма фаски: зварювання внутрішньої стінки без ухилу
- Пара фасок: Немає;
- Позиція зварювання: зварювання в позиції 1G (зварювальний пістолет не рухається, обертання заготовки)
- Метод зварювання: гарячий дріт TIG
- Вимоги до розігріву: Згідно з процесом зварювання, система не налаштована на розігрів системи.
- Вимоги до інспекції зварного шару: 100% UT шарування/100% PT
- Типові заготовки: гарячекатані сталеві труби, безшовні сталеві труби, ковані труби тощо.

- Ні.

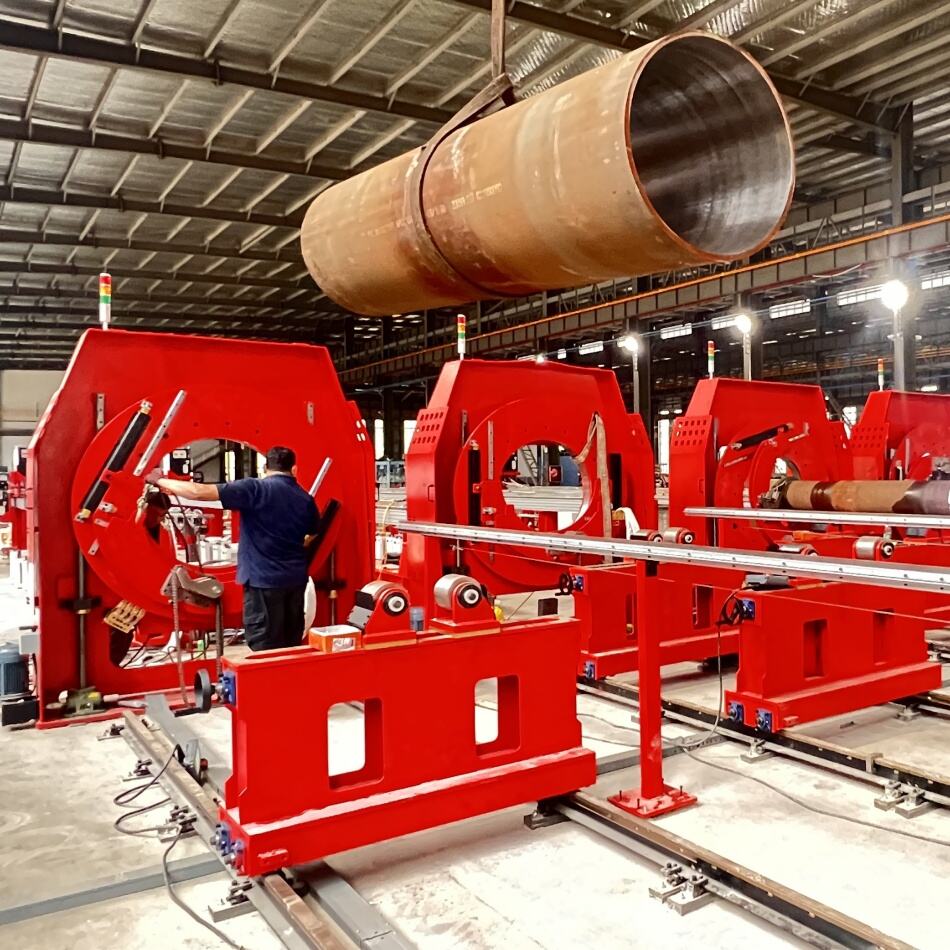

Steel Pipe Welding Machine(1).jpg

технічні параметри:

1	Тип джерела живлення	DC тип інвертора
2	Зварювальний струм Цикл роботи（40℃）	5～450A 450A 80%; 420A 100%
3	Струм гарячого дроту Цикл роботи（40℃）	5～200A 200A 25%; 150A 60%; 140A 100%.
4	Напруга відкритого контуру	80 В
5	Вхідне напруження	3×400V（-25%+20%） 50/60Hz
6	Вхідна потужність	60 KVA
7	Охолодження інвертора	охолодження повітрям
8	відображення	5.7” сенсорна панель ручного інтерфейсу / 12” сенсорна панель на контрольному шафі
9	Метод налаштування даних	Налаштування сенсорної панелі
10	Виявлення несправностей	Коротке замикання заготовки, захист від перегріву, захист від перевантаження струму, захист від перенапруги, захист від нестачі води, захист від нестачі газу, помилка живлення, збій дуги.
11	Пальник	Два пальники з індивідуальним зовнішнім постійним температурним циркуляційним охолодженням з чилером
12	Об'єм охолоджуючої води	6L
13	Стандарт виробництва	GB15579-2004
14	Рівень безпеки ізоляції / стандарт	H/IP23
15	Ємність обшивки	OD : Φ168 ~ Φ850mm / 6 до 32 дюймів ID мінімум 140 після обшивки. Довжина: Макс 6500мм до 12500мм відповідно до замовлення
16	Ставка депозиту(2 пальники)	Макс 4 кг/год для тривалої стабільної роботи. Потужність до 6кг/год (згідно з умовами шліфування труб, прямолінійності та діаметра)
17	Швидкість переміщення покриття	До 1200мм/хв
18	Швидкість подачі дроту	До 5М/хв
19	Точність AVC	±0.3V
20	Рекомендуваний піковий струм	150~280A
21	Рекомендуваний базовий струм	100~200A
22	Рекомендувана напруга	8~16V
23	Діаметр вольфраму	3.2/4.0мм
24	Діаметр дроту та розмір котушки	1.2/1.6мм 15кг BS 300 котушок(Φ300xW104xC53мм)Або 250 кг зварювальної дроту в бочці
25	Товщина одного шару	1~3мм
26	Рекомендувана швидкість потоку газу	12~20Л/хв
27	Запуск дуги	HF/Контакт

- Ні.

- Ні.

Інструкції з експлуатації обладнання

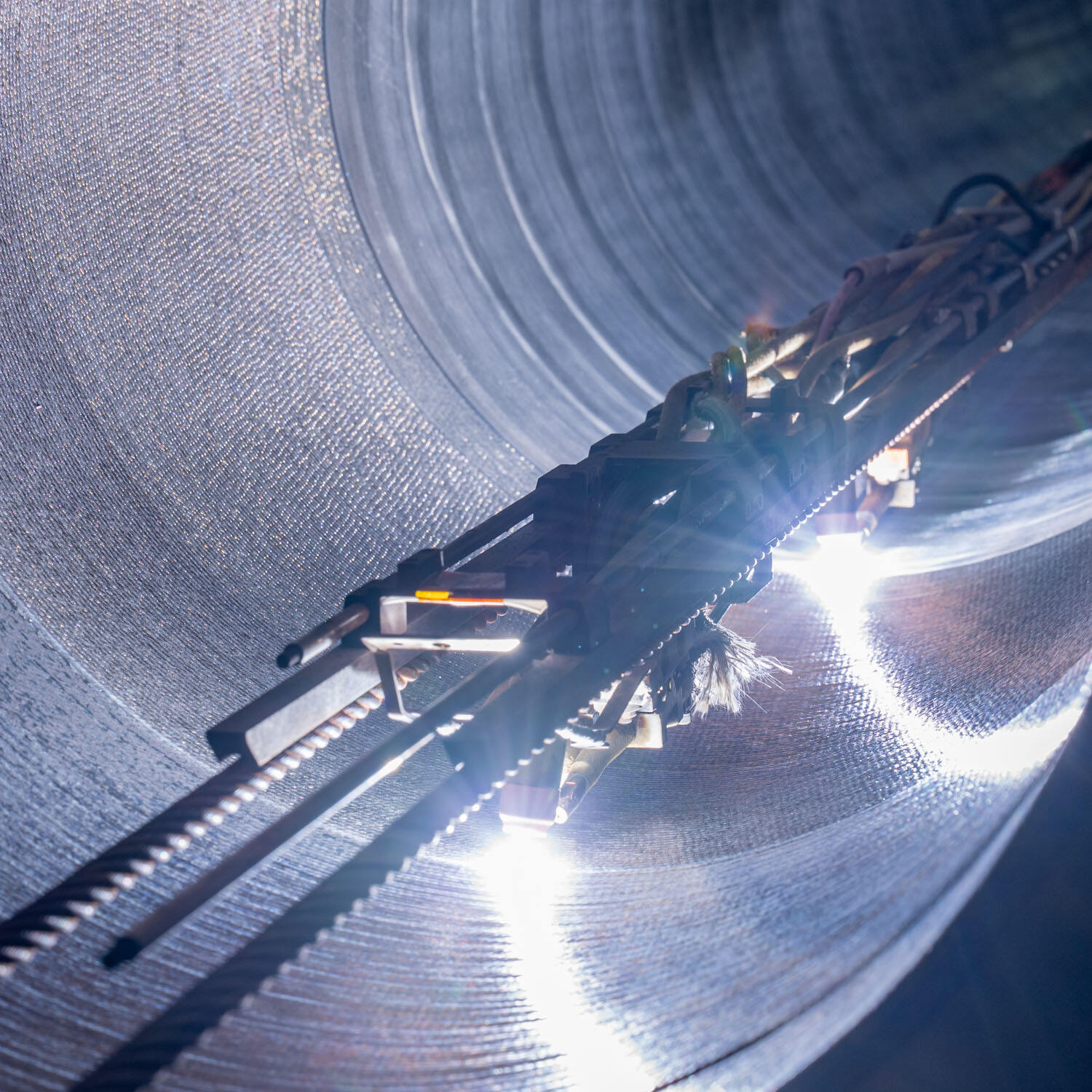

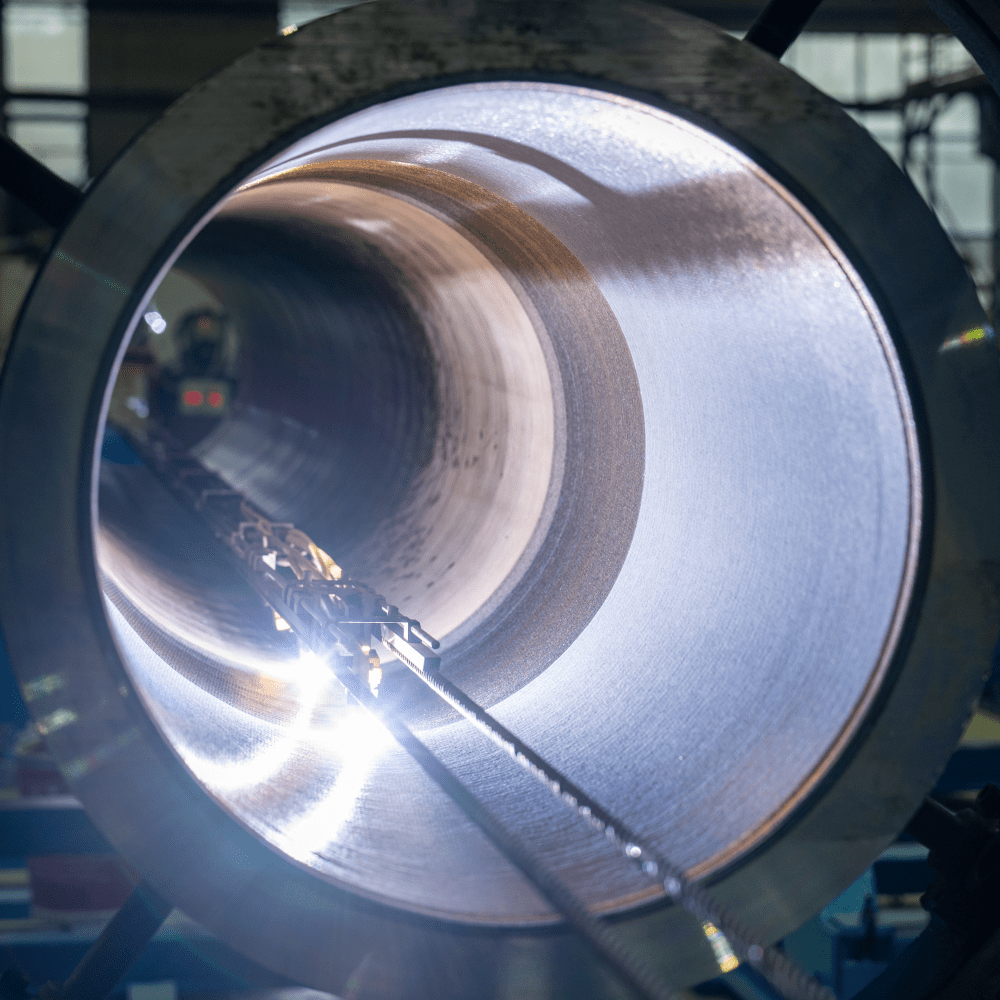

Обладнання в основному використовується для зварювання внутрішньої стінки довгих труб, базова труба приводиться в рух і обертається механізмом коливання зварювального патрона, зварювальна гарнітура позиціонується за допомогою троса і направляючого обладнання та завершує зварювання в проході.
Обладнання складається з джерела зварювальної потужності, зварювальної головки, системи керування приводом головки, механізму коливання зварювання, роликової рами, електричної системи управління та системи водяного охолодження.

图片 5.png

СИСТЕМНИЙ КОНТРОЛЕР І ДИСТАНЦІЙНИЙ КОНТРОЛЕР

ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ СЕРІЇ WO-ACS на базі

Сенсорний & зворотний
Онлайн налаштування
AVC-Управління напругою дуги
Візуалізація фактичного значення
Віддалена підтримка
Від отвору до отвору
Журнал даних

图片 6.png

Система джерела зварювальної потужності:

Зварювальне джерело живлення працює від зварювального джерела постійного струму TETRIX 452 DC, виробленого EWM AG, Німеччина. Характеристики зварювального маневрування хороші, безперервна робота стабільна та надійна, а його імпульсна функція відповідає вимогам процесу зварювання.
Використовується зварювальне джерело теплового дроту TETRIX 200 HOT WIRE від EWM.

Кондиціонування повітря в шафі є необов'язковим
Кондиціонери повітря в шафі використовуються в зонах з високою температурою.
