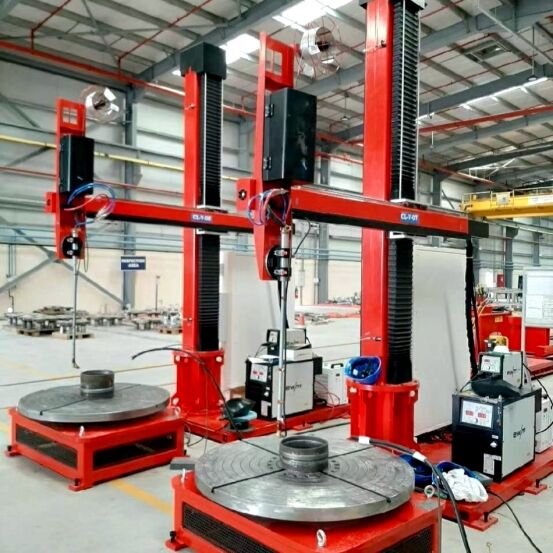

Компактна вертикальна станція обкладинки економить простір і потужна.
Система подачі дроту, що керується рулоном, забезпечує ідеальне подавання дроту. Сервопривод з точними коробками передач забезпечує максимальну точність позиціонування.
Основне джерело енергії та джерело гарячого дроту виробляються EWM Німеччина.
Диаметр обертального столу 1400 мм, вантажна здатність може бути до 10 тонн.

Огляд
Рекомендовані продукти

Компактна вертикальна обшивна станція призначена для нафти і газу, хімічної промисловості, виробництва клапанів, тискових судин та інших галузей. Вимоги до продуктів з різноманітними формами можуть бути задоволені. Ця модель може використовуватися для точного зварювання корозійностійких і зносостійких матеріалів.

З компактним дизайном ця модель економить простір і є потужною. Оснащена основними функціями внутрішньої та зовнішньої поверхні разом із зварюванням плоскої поверхні, ця модель також має додаткові функції, такі як обробка поверхні з перетином двох отворів під кутом 90 градусів, автоматичне зварювання поверхні з багатопрохідним перетином, система попереднього нагріву заготовки, система охолодження заготовки тощо.

Станція обробки використовує процес зварювання TIG з гарячим дротом. Підходить для автоматичного зварювання дроту з вуглецевої сталі, дроту з нержавіючої сталі, дроту з нікелевих сплавів, зносостійкого зварювального дроту та інших матеріалів.

Ключові компоненти обладнання:

i. Механічна система:

Двомірна CNC-кінець руху

2,5 мХ2,8 м (горизонтально*вертикально) крос оператор (ефективна подорож 1.6мX1.9м)

Зварювальна обертальна пластинка

Автоматичний водно-охолоджений факел, та інші компоненти.

ii. Система джерела живлення:

EWM EtherNet/IP TETRIX 452 DC Impulse TIG джерело живлення

EWM TETRIX 200 SMART ГРАТОВАННА ПРЕДВІТКА

iii. Автоматична система управління: i-CLAD 200:

Головний кабінет управління, ручний контролер, сервосистема управління ICON/MOONS, контролер CompactLogix 5370.

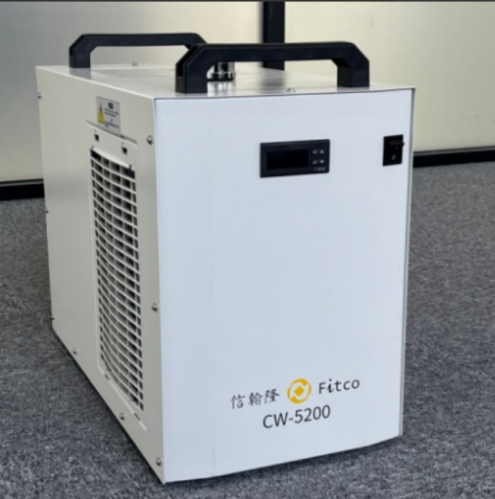

iv. Система водяного охолодження:

Система охолодження водою постійної температури для довготривалої роботи.

Таблиця параметрів продукту:

1	Тип джерела живлення	DC тип інвертора
2	Зварювальний струм Цикл роботи (40°C)	5～450A 450A 80%; 420A 100%
3	Струм гарячого дроту Цикл роботи (40°C)	5～200A 200A 60%; 100A 100%
4	Ємність обшивки	1,3 кг/год
5	Зайнята площа	12 м2
6	Напруга відкритого контуру	80 В
7	Вхідна напруга	3×400 В (-25%+20%) 50/60 Гц
8	Вхідна потужність	35 кВА
9	Охолодження інвертора	Повітряне охолодження
10	Дисплеєра	5.7екран китайсько-англійський дисплей Вигляд параметрів у реальному часі
11	Метод налаштування даних	Налаштування сенсорної панелі
12	Виявлення несправностей	Остроговий об'єкт на робочому шматочку, захист від надмірної температури, захист від надмірного струму, захист від надмірного напруження, захист від нестачі води, відсутність захисту від газу, помилка живлення, збой дуги, помилка серво.
13	Прохолодження факелом	Зовнішня постійна температура циркуляційної води охолодження
14	Переробка накладання	Дия: φ38 (після обкладинки) φ1200mm Максимальна висота вертикального покриття: ≤ 1500 мм Навантаження 5тон Диа. обертальної платформи 1200 мм.
15	Точність AVC	±0,2В
16	Рекомендується піковий струм	150~280A
17	Рекомендується базовий струм	100~200A
18	Рекомендується напруга	8~16V
19	Вольфрамовий Диа.	3,2 мм (4,0 мм - необязательно)
20	Диаграмма.	1,0/1,2 мм (1,6 мм - необязательно)
21	Товщина одного шару	1-3 мм
22	Рекомендувана швидкість потоку газу	12~20Л/хв
23	Початок дуги	HF/Контакт
24	Стандарт виробництва	Остання версія GB15579
25	Рівень безпеки ізоляції / стандарт	H/IP70
26	Розмір обладнання	3700 мм х 1700 мм х 4000 мм

Виробники застосування:

Трубопровідні кільця, підставки, фланси, вигини LR, корпуси клапанів, шари клапанів, піднімачі, клапани дерев'яних блоків, компоненти тискових суден, соплі, кінчики, і т.д.
