Безкінечна факел ротаційна станція обкладинки

Безкінечна факел ротаційна станція обкладинки

Дякуючи інтелектуальній системі управління iClad 300, компоненти з кількома отворами та різними кутами отворів можуть зварюватися за стандартом.
Розміри робіт для ETR варіюються від 38 до 3000 мм в діаметрі і менше 3000 мм у висоті (ф38 ~ ф3000 мм, висота до ≤ 3000 мм).

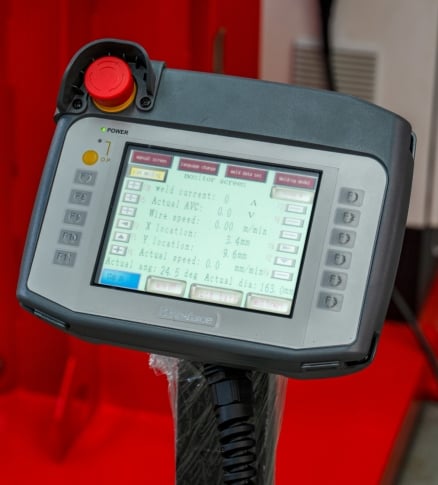

Всі компоненти - відомих брендів, таких як джерело живлення EWM, Rockwell AB PLC, HIWIN, дистанційний кермо Proface, Schneider та інші.

огляд
рекомендовані продукти

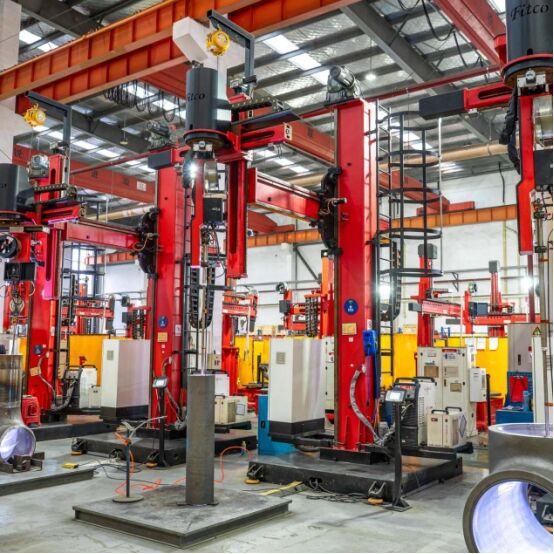

FITco має честь представити модель XHL-ETR станції обробки, яка розроблена для важких і складних формованих продуктів для нафти і газу, хімічної промисловості, виробництва клапанів, посудин під тиском та інших галузей, зварювальна горілка розроблена для безкінечного обертання, що може задовольнити вимоги широкого спектра продуктів різних форм.- Ні.

Fitco може спеціально розробити та виготовити обладнання для зварювання TIG відповідно до вимог клієнтів.

Важке та складне зварювання компонентів завжди є величезним викликом. Саме тут переваги системи FITco ETR виходять на перший план, завдяки інтелектуальній системі управління Fitco i-CLAD 300, ця модель має кілька отворів та стандартне зварювання компонентів різного кута та розміру.

Автоматична функція вирівнювання значно скорочує час, необхідний для ручного пошуку центрів для традиційних важких компонентів.

З компактним дизайном ця модель економить простір і є потужною. Оснащена основними функціями внутрішньої та зовнішньої поверхні разом із зварюванням плоскої поверхні, цей режим також має додаткові функції, такі як два отвори 90-градусного перехрестя поверхні, автоматичне зварювання багатопрохідного перехрестя поверхні, система попереднього нагріву заготовки, система охолодження заготовки тощо.

- Ні.

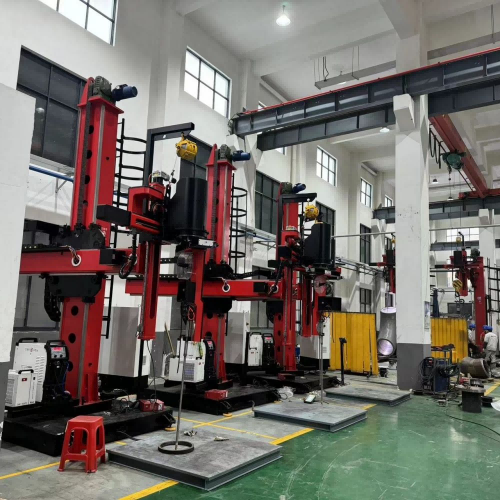

图片 1.png

Ключові компоненти обладнання:

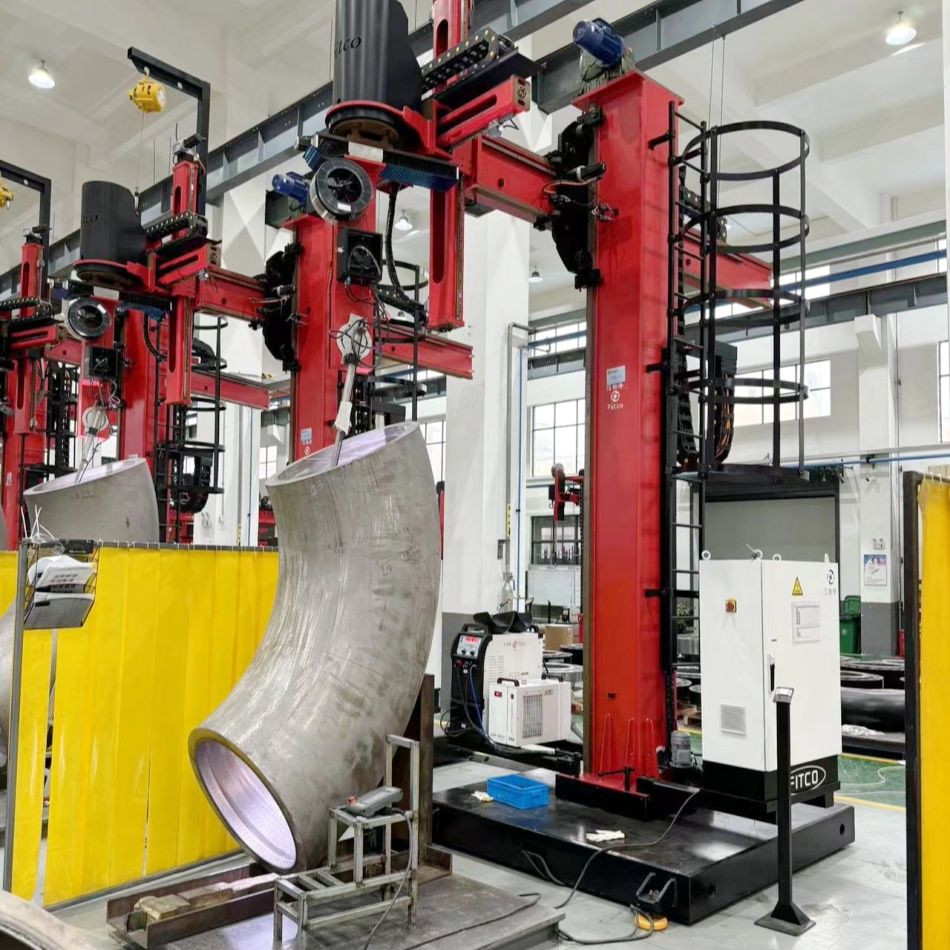

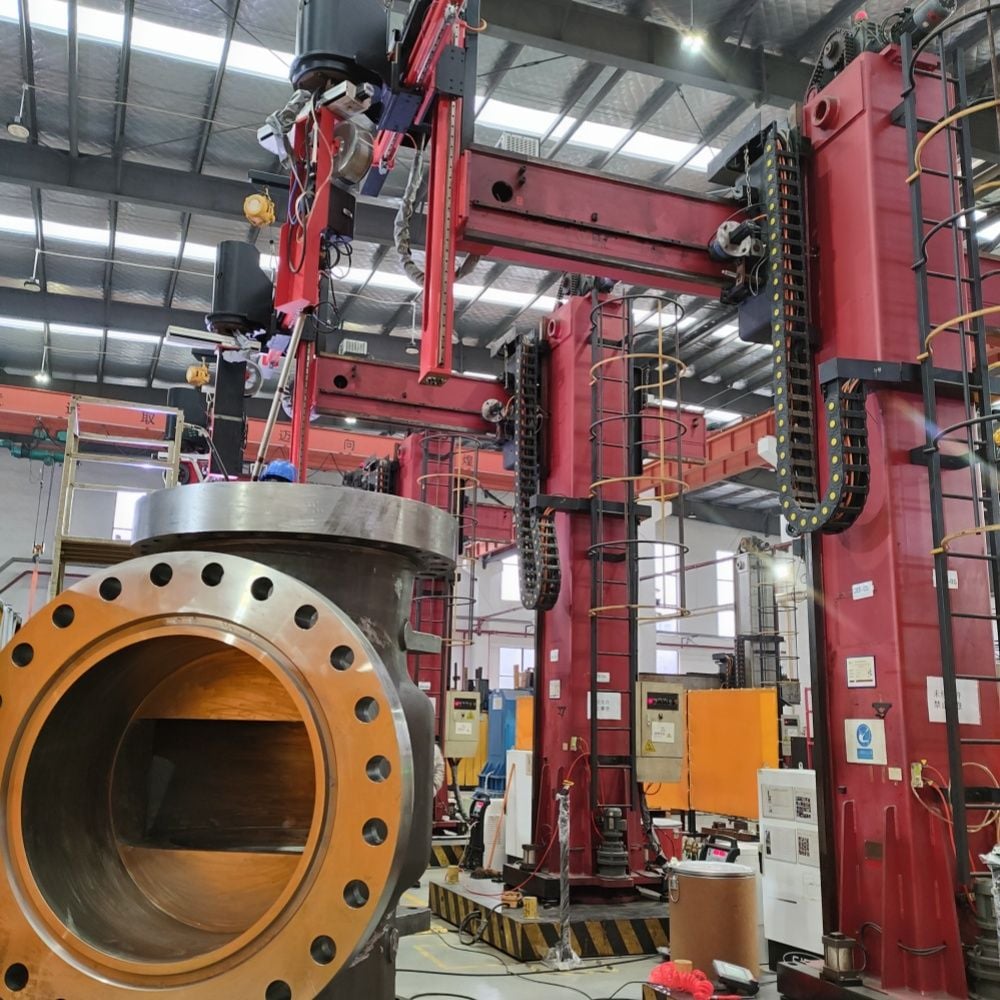

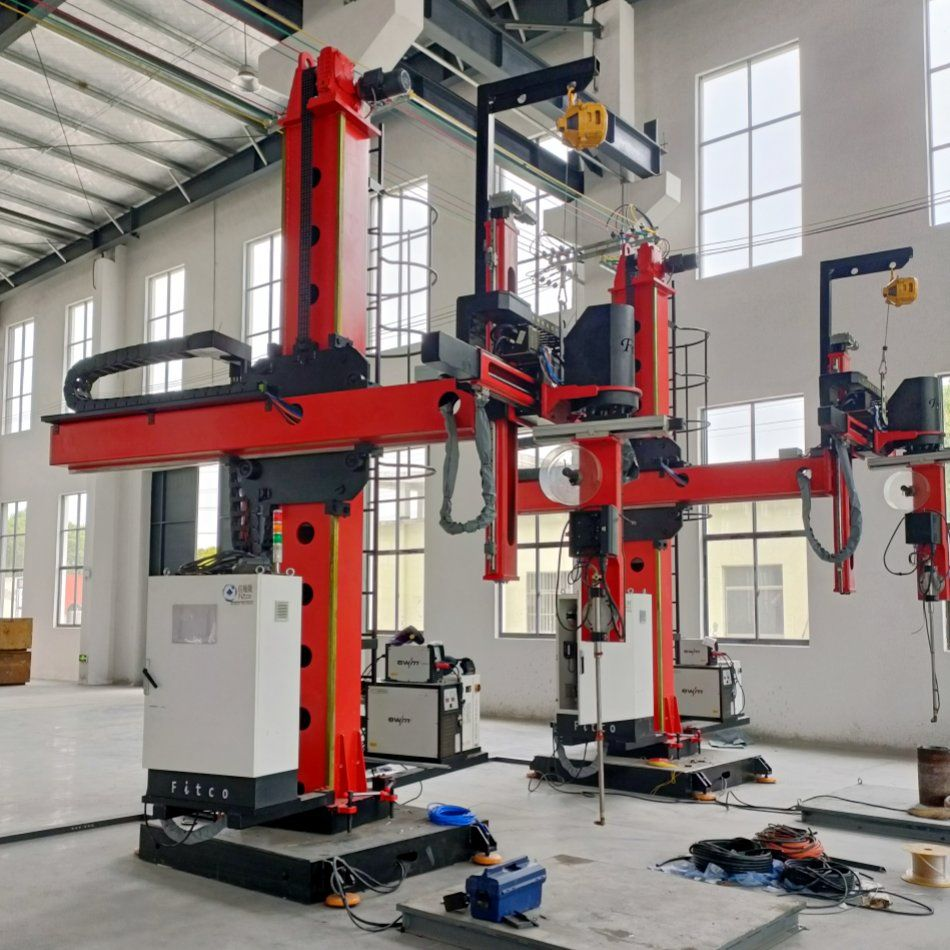

Механічна система: важкий крос-оператор, 3D CNC система керування рухом, колона & стріли, платформа для розміщення заготовок, автоматичний водяний охолоджуваний безкінечний обертовий зварювальний пальник, необов'язковий сервоприводний обертовий стіл

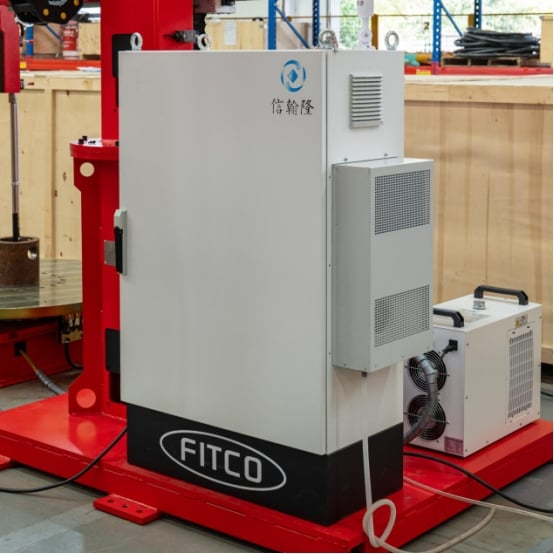

Автоматична система контролю зварювання: система контролю руху зварювання, джерело зварювальної потужності, система водяного охолодження та кондиціонування повітря в шафі.

- Ні.

图片 1.png

таблиця параметрів продукту:

1	Тип джерела живлення	DC тип інвертора
2	Зварювальний струм Цикл роботи（40℃）	5～450A 450A 80%; 420A 100%
3	Струм гарячого дроту Цикл роботи（40℃）	5～200A 200A 60%; 100A 100%
4	Ємність обшивки	1,3 кг/год
5	Засечена площею	20 м2
6	Напруга відкритого контуру	80 В
7	Вхідне напруження	3×400В ((-25%+20%) 50/60Гц
8	Вхідна потужність	35 кВА
9	Охолодження інвертора	охолодження повітрям

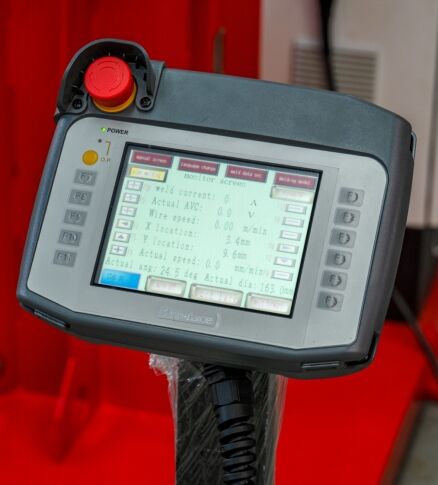

10	Дисплеєра	5.7” екран китайський/англійський дисплей
11	Метод налаштування даних	Налаштування сенсорної панелі
12	відображення	Наприкінці, якщо ви не можете отримати відповідну інформацію, то не використовуйте цей параметр.
13	Виявлення несправностей	Протокол на робочому шматочку,захист від надтемператури,захист від струму,захист від перенапрямлення,захист від дефіциту води,відсутність захисту від газу, помилка живлення, збой дуги,порука серво.
14	Прохолодження факелом	Зовнішня постійна температура циркуляційної води охолодження
15	Об'єм води для охолодження	15 л
16	Ємність обшивки	Розмір: ф38~ф3000 мм; Висота до ≤2500 мм
17	Точність AVC	±0,2В
18	Рекомендується піковий струм	150~280A
19	Рекомендується базовий струм	100~200A
20	Рекомендується напруга	8~16V
21	Вольфрамовий Диа.	3,2 мм 4,0 мм (необхідно)
22	Диаграмма.	1.2/1.6мм 1,0 мм (необхідно)
23	Товщина одного шару	1~3мм
24	Рекомендувана швидкість потоку газу	12~20Л/хв
25	Запуск дуги	HF/Контакт
26	Виробничі стандарти	GB 15579.1to10 Обладнання для зварювання дуговою зваркою JB/T 6965-1993 Рамка оператора зварювання GB/T 1184-1996 Толлеранція з приводу форми та положення GB/T 10089-1988 Садово кохлеарне колесо, точність черв'я GB/T 25295-2010 Керівництва щодо безпечного проектування електричного обладнання GB6988-86 Електричне мапування
27	Кваліфікація безпеки ізоляції / стандарт	H/IP23

- Ні.

Продукти застосування

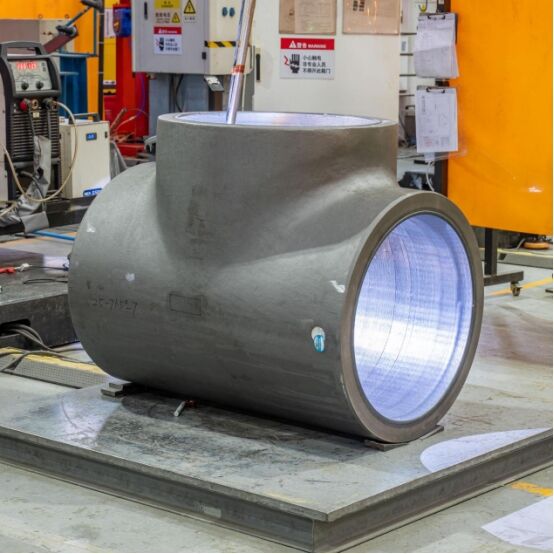

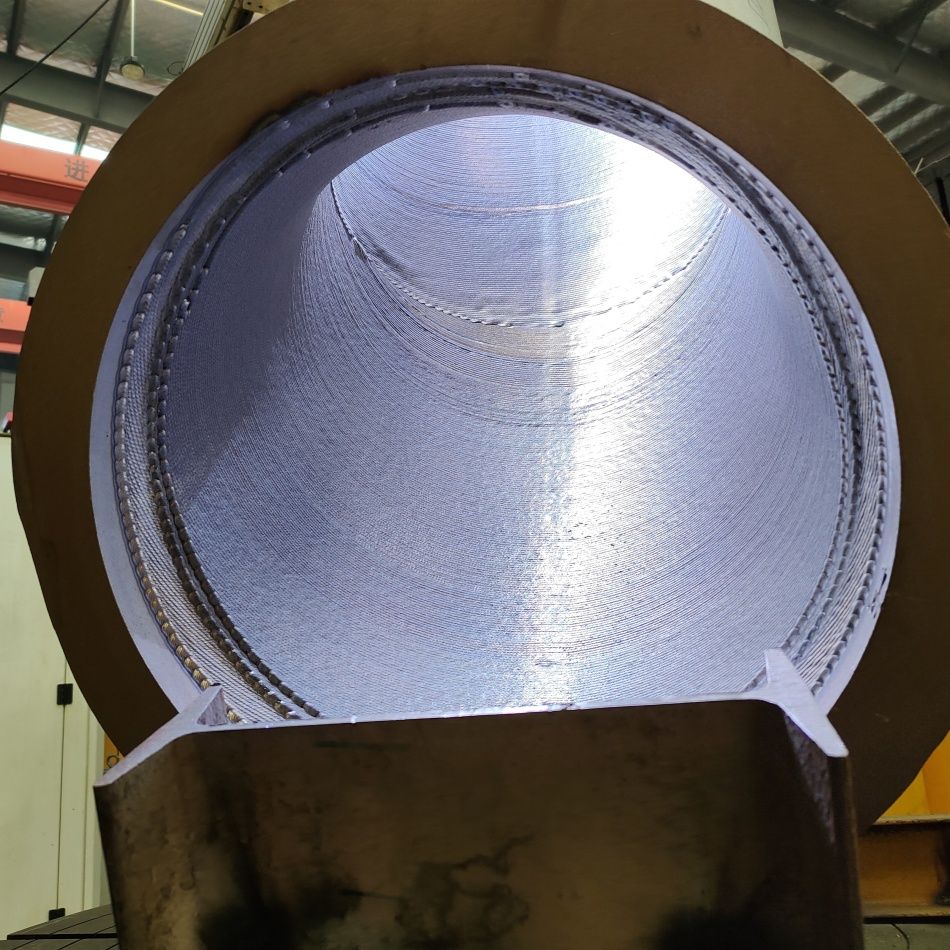

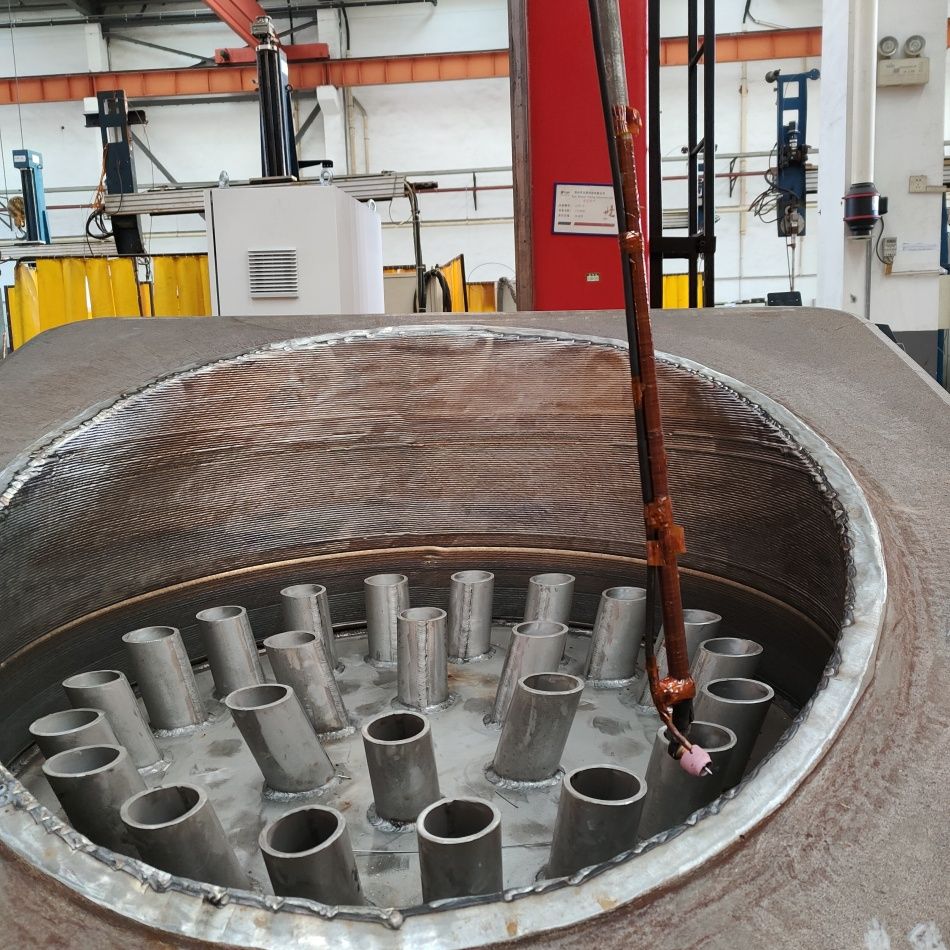

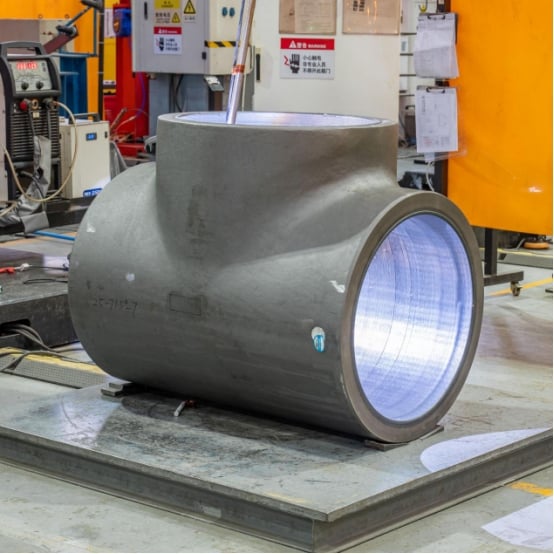

Трубопровідні кільця, підставки, фланси, вигини LR, корпуси клапанів, шари клапанів, піднімачі, клапани дерев'яних блоків, компоненти тискових суден, соплі, кінчики, і т.д.
