TIG+MIG užpakalinės suvirinimo stotis

Mūsų įranga naudoja pažangiausią ir stabiliausią skaitmeninio ryšio protokolą Ethernet/IP, kuris užtikrina stabilumą ir savalaikį vidinį įrangos ryšį, tačiau taip pat palieka patikimiausią sąsają ir patogiausią ryšio protokolą, kad vartotojai galėtų pasiekti gamyklos lygio skaitmeninimą. ateitis.

Apžvalga
Rekomenduojami produktai

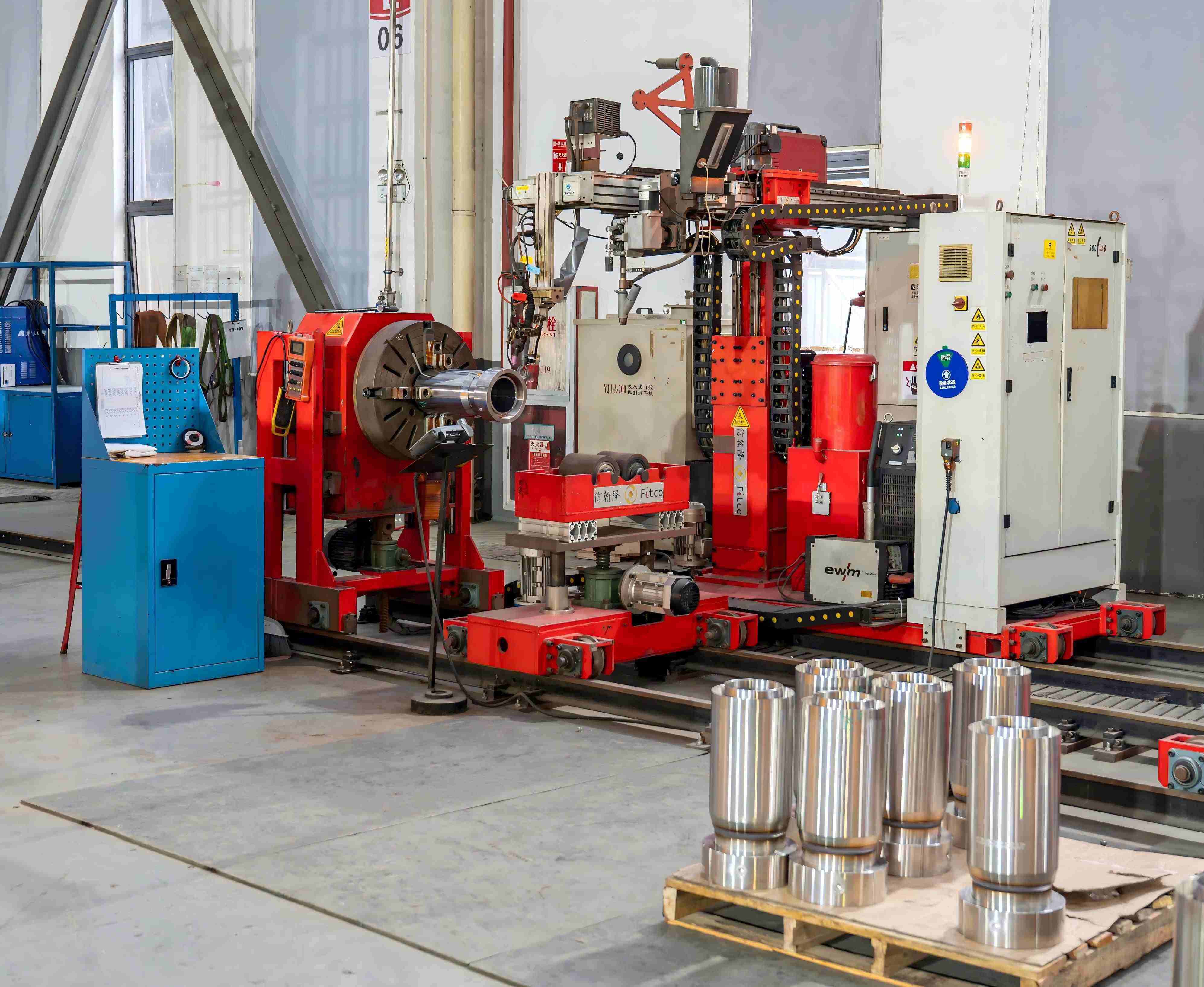

FIT-FAB-I-S-12M yra argono arkos suvirinimo darbo vieta, ji specialiai sukurta didelio dydžio plieninių vamzdžių ir jungčių (plieniniai vamzdžiai, alkūnės, flanšai, T formos, kintamo skersmens ir kt.) suvirinimui. Taikymo sritis 1-12m ilgio plieniniams vamzdžiams ir flanšams /1.5 alkūnėms/T formoms/kintamo skersmens išorinio žiedo sujungimo argono arkos suvirinimas; Taikomas darbo objekto skersmuo Φ200mm ~ 1000mm.

Darbo vietoje naudojamas fiksuotas griebtuvo sukamosios pavaros fiksavimo mechanizmas, skirtas plieninio vamzdžio sukimuisi, keturios mobiliųjų ritinėlių grupės vamzdžio jungiamajai detalei vilkti, vaikščiojantis suvirinimo rėmas perkeliamas į sandūrinio suvirinimo padėtį, suvirinimo pistoletas prie modulio siūbavimo, sekimas. atlikti vamzdžių ir flanšų, alkūnių, trišakių sandūrinį suvirinimą, keičiant skersmenį.

图片 1.png

Produkto parametrų lentelė:

Prekė		Technologijos parametras
Vandens įtampa		380V±10% 50±1Hz Trifazis penkių laidų
Suvirinimo maitinimo šaltinis		Phoenix 650 impulsų TETRIX 200 SMART HOT WRE
Suvirinimo procesai		GTAW: Suvirinimo valiuta: 5A-550A Darbo ciklas (40 ℃): 420A 100 %
		GMAW Suvirinimo valiuta: 5A-550A Darbo ciklas (40 ℃): 420A 100 %
		Pjūklas Suvirinimo valiuta: 20A-650A Darbo ciklas (40 ℃): 60% 590A; 100% 500A
Aplinkos temperatūra		-20 ℃ ~ 50 ℃
Ruošinys Specifikacija	Vamzdžio skersmuo	φ63 ~ 610 mm
	Sienelės storis	3-70 mm
	Ilgis	200-6000 mm
	Medžiaga	Anglies plienas, legiruotasis plienas, nerūdijantis plienas, žemos temperatūros plienas, apmušalų vamzdžių ritės gaminiai.
Nuožulniojo kampo reikalavimas		V formos griovelis, dvigubas V formos, U formos tipas, I tipas, siauras tarpas U formos, pasvirimo kampas 3–37,5°
Suvirinimo forma		Įvairių vamzdžių dalių sandūrinės siūlės ir įterpiamos vidinės ir išorinės suvirinimo siūlės, pvz., vamzdis - vamzdis, vamzdis - alkūnė, vamzdis - flanšas, vamzdis - trišakis, vamzdis - didelė (maža) galvutė, flanšas - vamzdis - flanšas, flanšas - alkūnė, tt Flanšai yra: stebulės flanšas ir plokšti suvirinti flanšai.
Įrangos konstrukcijos forma		Padalintas tipas: trijų žandikaulių savaime centruojantis griebtuvo pavaros mechanizmas yra visiškai atskirtas nuo suvirinimo operatoriaus ir gali vaikščioti takeliu elektra, kad būtų lengviau įkelti ir iškrauti vamzdį pirmyn ir atgal.
Suvirinimo operacinė mašina	Stulpelis	Efektyvus insultas Pavaros režimas: servo variklis + trapecijos formos varžtas + linijinis kreipiamasis bėgis
	Sija	Efektyvus insultas Pavaros režimas: servo variklis + rutulinis varžtas + linijinis kreipiamasis bėgis
	Chassis	Dydis Važiavimo režimas: dažnio keitiklis + volelis + bėgis
Variklio sistema	Važiuoklės režimas	Servo variklis, reduktorius, griebtuvas valdo vamzdžio sukimąsi.
	Apkrovos talpa	Vertikalus svoris 2 tonos, ekscentrinis svoris 100 kg.
	Maks. sukimo momentas	≥2000N.m
	Skaitmenų skaičius	0,05-2 aps./min., bepakopis reguliuojamas (3KW servovariklio pavara)
	Chucko centro aukštis	≤ 1000 mm
Valdymo sistema	Valdymo programinė įranga	Rockwell PLC valdymas ir valdymo programinė įranga apima 10 brandžių suvirinimo procesų programų rinkinių ir maksimalią 50 suvirinimo proceso programų rinkinių saugyklą.
	Nuotolinis valdymas	Pro-Face Manual operatoriaus HMI dialogo sąsaja.
	Slaptažodis	Valdymo sistema gali valdyti slaptažodžius, kad atskirtų vartotojo teises.
	Automatinio išsaugojimo ir maitinimo sutrikimo atmintis	Sistema turi automatinio taupymo ir maitinimo sutrikimo atminties funkciją, kuri gali užkirsti kelią elektros energijos tiekimo sutrikimo sukeltai rizikai.
Suvirinimo parametrų nustatymo diapazonas		Ruošinio sukimosi greitis 0–1000 mm/min, kampo ilgis 5–30 mm, suvirinimo posūkis 0–20 mm, sukimosi greitis: 0–300 mm/min, kairioji ir dešinioji padėtis apie 0–3 s, galimi išankstiniai nustatymai ir koregavimas.

图片 1.png

Suvirinimo maitinimo sistema:

· Argono lankinio maitinimo šaltinis TETRIX 452 DC DC impulsinis argono lankinio suvirinimo maitinimo šaltinis, pagamintas Vokietijos EWM kompanijos. Suvirinimo aparatas pasižymi geromis mechaninėmis savybėmis, stabiliu ir patikimu nuolatiniu darbu, o jo impulsinė funkcija atitinka paviršinio suvirinimo techninius reikalavimus.

· TETRIX 200 SMART HOT WIRE maitinimo šaltinis iš EWM yra naudojamas.

· Savarankiškai sukurtas vandens aušinamas automatinis TIG suvirinimo degiklis, nominali srovės nešimo talpa 300A, patvarus, geras apsaugos efektas.

· Jis turi gerą arkos stabilumą tiek esant aukštam arkos įtampai, tiek esant žemai arkos įtampai.

· Maitinimo šaltiniai, sukurti komunikacijai naudojant daugumą standartinių protokolų, tokių kaip TCP/IP (LAN), CAN ir kt., gali tiesiogiai bendrauti su PLC.
