آلة لحام TIG لتغطية أنابيب النفط والغاز
مع تصميم سلك مزدوج مشعل مزدوج، يمكن أن يصل معدل الودائع إلى 5.0kg / ساعة.
مع توفير الطاقة لحام قوس نبض EWM TETRIX 452 DC وتوفير الطاقة للاسلكي الحراري TETRIX 200 HOT WIRE. أداء الحام ممتاز جدا.

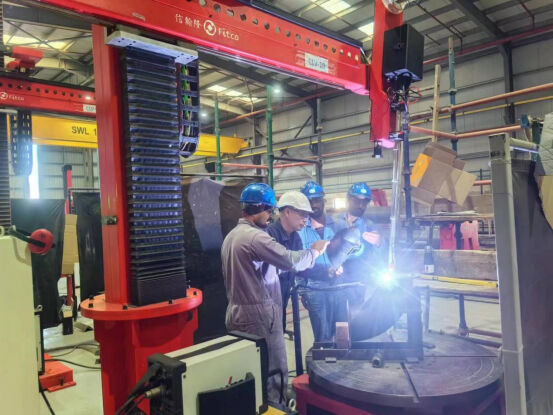

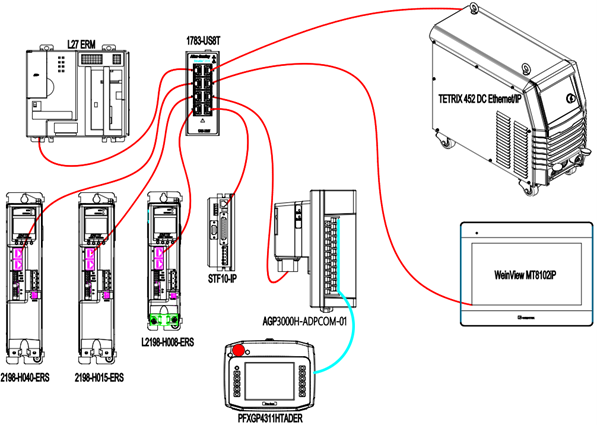

يتم استخدام نظام PLC وأجهزة الخدمة من أحدث جيل لشركة Rockwell AB ، الاتصالات الرقمية EtherNet / IP للتحكم في ومراقبة مجموعة واسعة من إشارات المدخلات والمخرجات وعلامات العينات بدقة عالية.
- نظرة عامة
- المنتجات الموصى بها
- لمس وسحب
- تعديل عبر الإنترنت
- AVC-تحكم جهد القوس
- تصور القيمة الفعلية
- دعم عن بُعد
- من ثقب إلى ثقب
- سجل البيانات

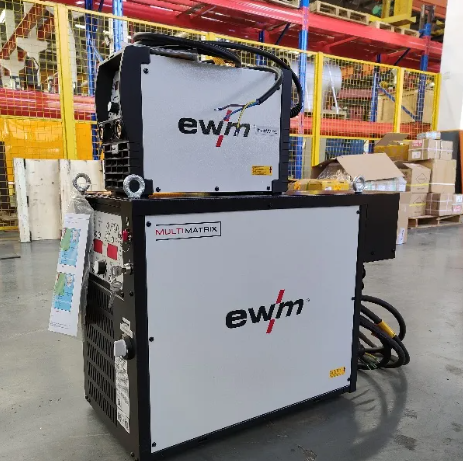

- يتم تشغيل مصدر الطاقة لحام بواسطة TETRIX 452 DC-type DC pulse arc welding power supply المنتج من EWM AG ، ألمانيا. خصائص المناورة لحام جيدة ، والعمل المستمر مستقر وموثوق به ، ووظيفتها النبض تلبي متطلبات عملية الح
- يتم استخدام مصدر الطاقة الحراري من EWM.
- درجة حرارة العمل: -40oC ~ + 55oC
فيتكو تشرف بتقديم محطة التغطية النموذجية XHL-PCS التي تم تصميمها للأنابيب والأوعية للنفط والغاز والكيماويات وتصنيع الصمامات وأوعية الضغط والصناعات الأخرى.

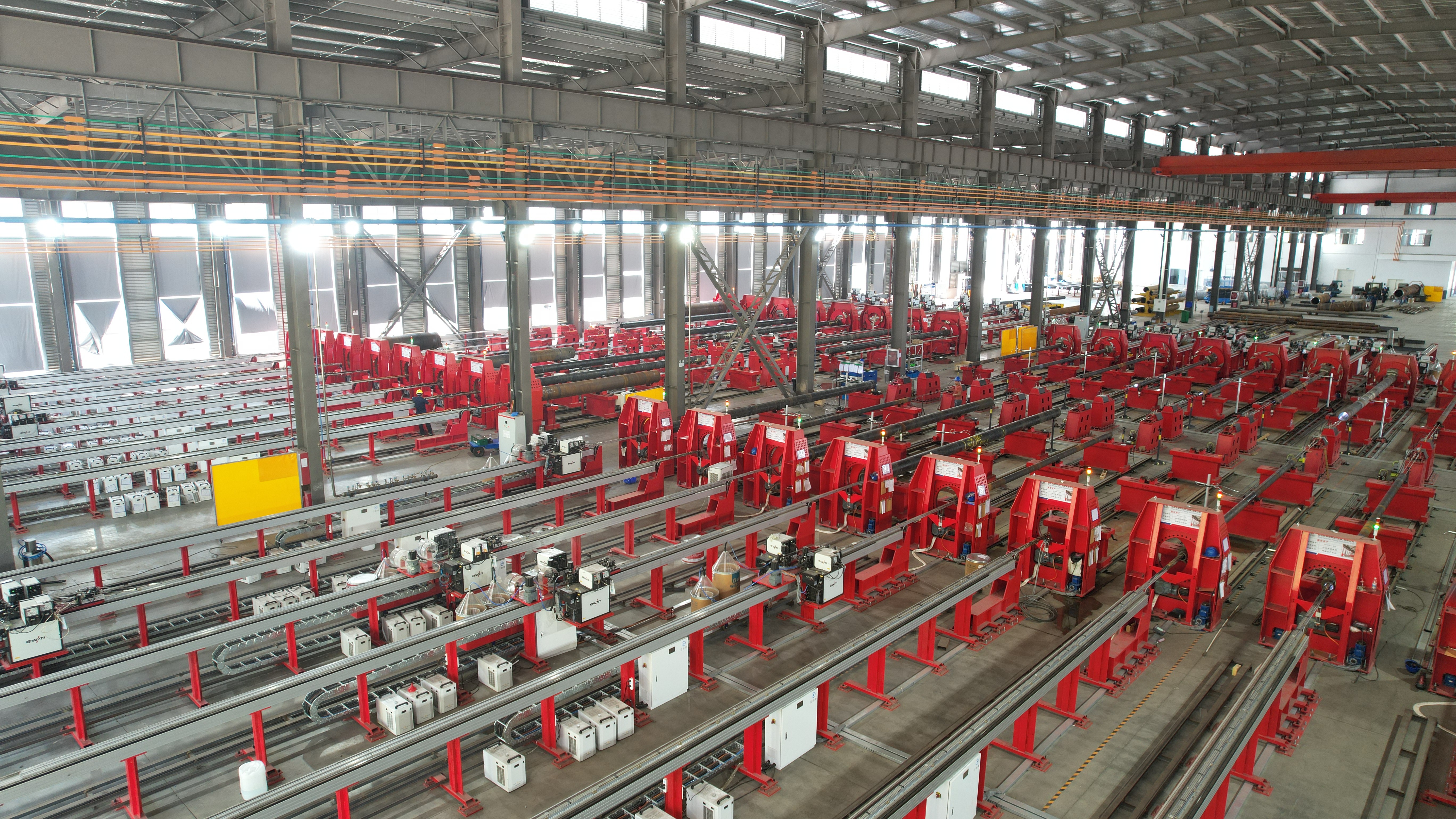

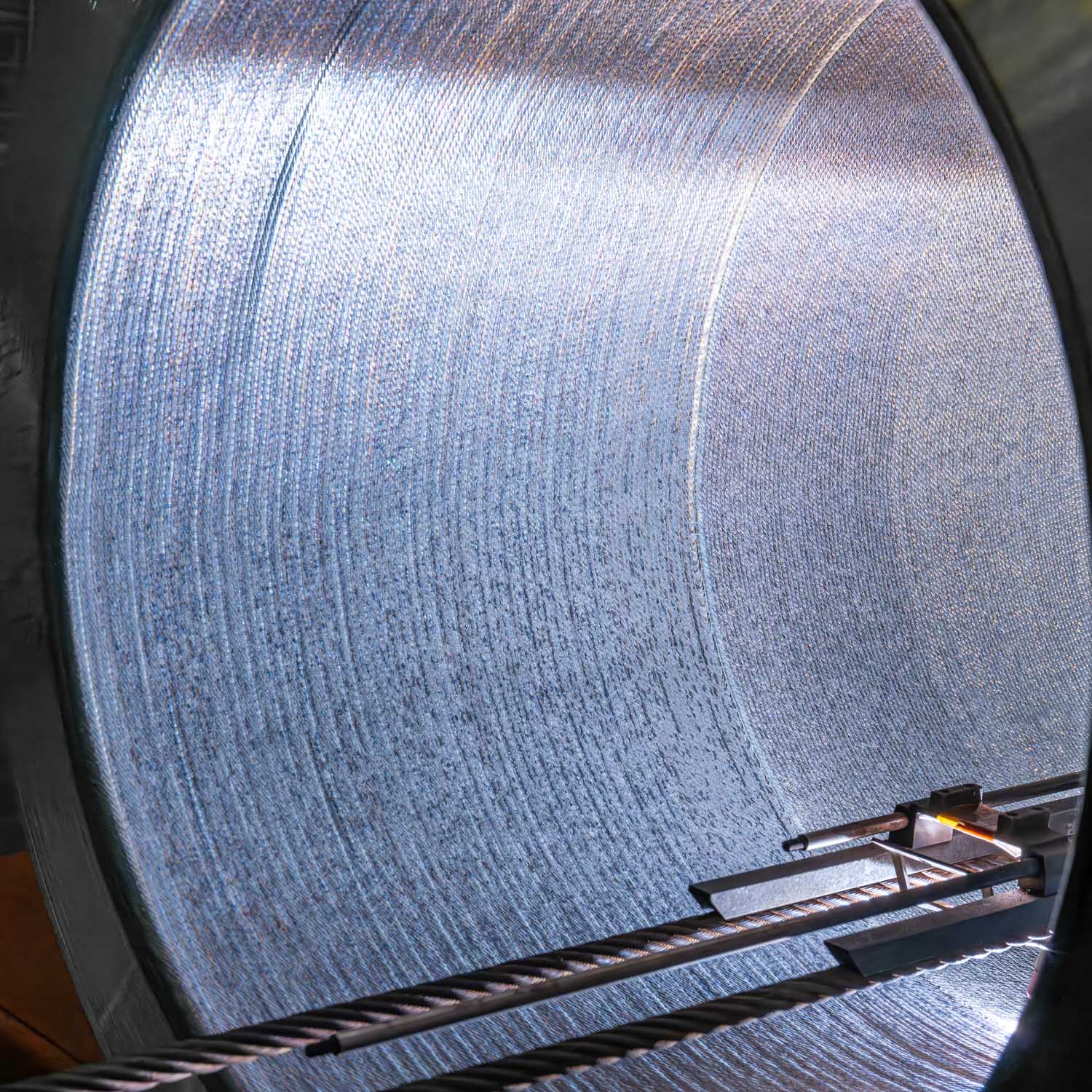

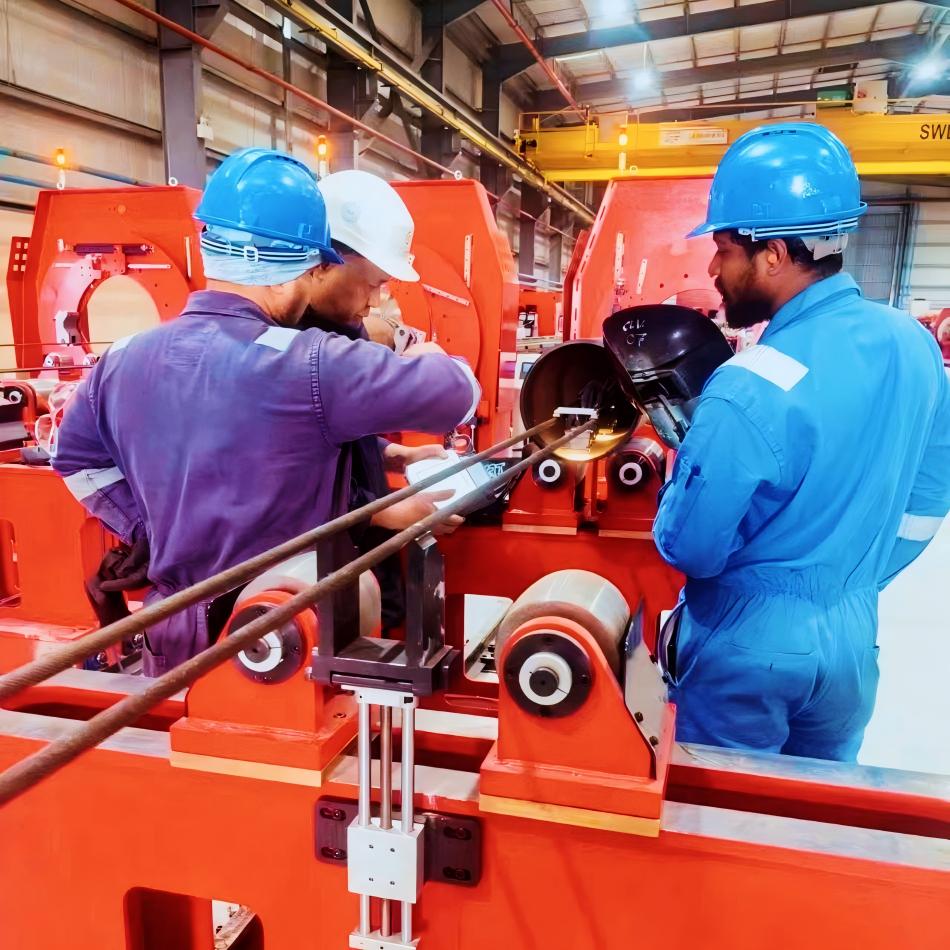

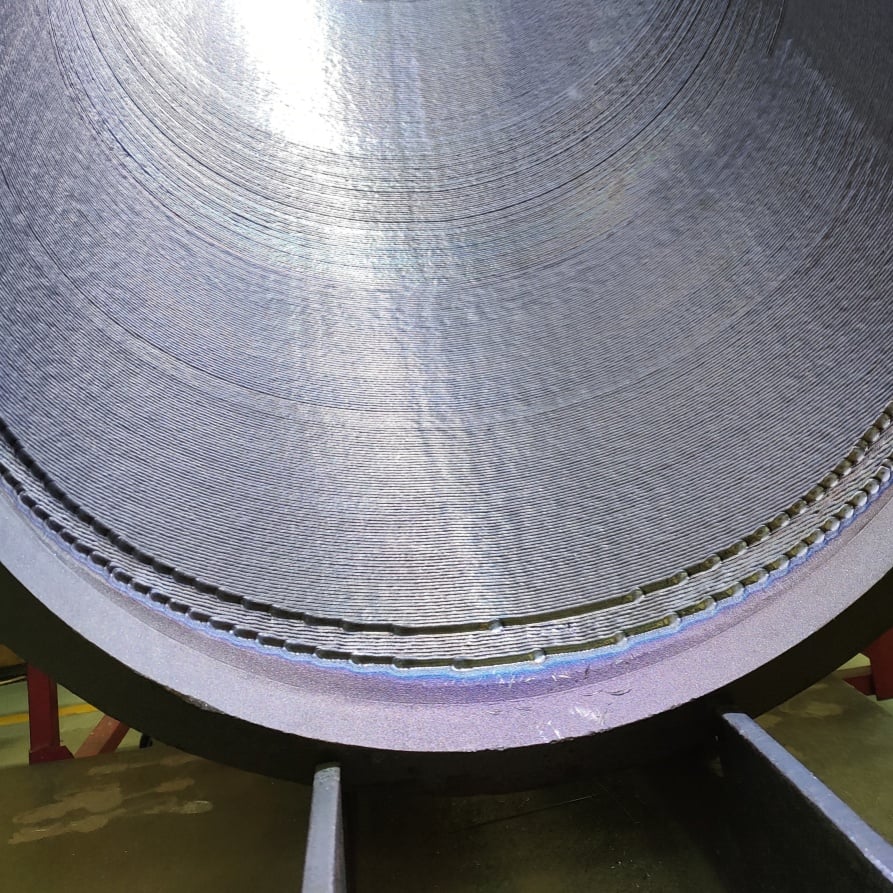

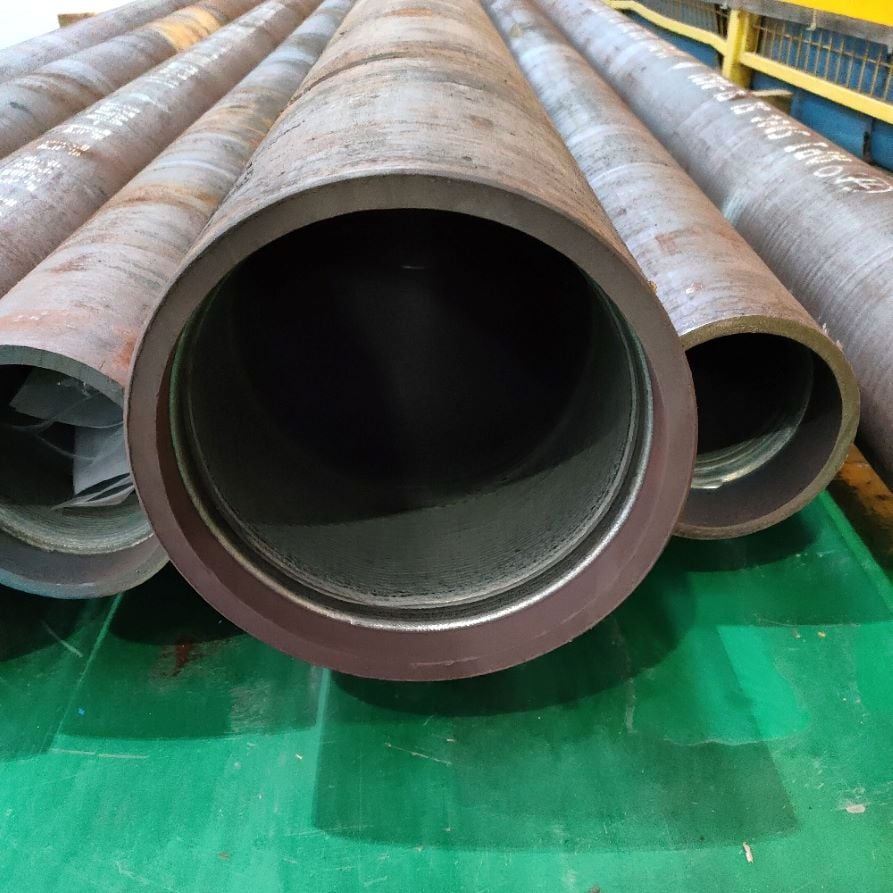

يتم استخدام المعدات بشكل رئيسي لحام الجدار الداخلي للأنبوب أقل من 12.5m مضاد للتآكل ، يتم تشغيل أنبوب الحام بالدوران القاحل في النهاية ، ويتم تشغيل مشعل الحام عن طريق سحب الحبل السلكي وتحديد موقع المعدات وتحمي
- وزن القطعة: يصل إلى 10 طن
- مواد الأنابيب: API 5L Gr.B، X52، X60، X65، الفولاذ المقاوم للصدأ، الفولاذ CrMo، الخ
- شكل الحاجز: لحام الجدار الداخلي دون منحدر
- زوج من مجموعات الحاجز: لا يوجد
- وضعية اللحام: 1G حالة اللحام (مسدس اللحام لا يتحرك، دوران القطعة)
- طريقة اللحام: سلك ساخن TIG
- متطلبات التسخين: وفقا لعملية الحركات، فإن النظام غير مثبت لتسخين النظام.
- متطلبات فحص طبقة اللحام: طبقة UT 100٪ / PT 100٪
- قطع العمل النموذجية: أنابيب الصلب المسالجة بالساخن، أنابيب الصلب غير الملحومة، أنابيب التصنيع، الخ
المعلمات التقنية:
|
1 |
نوع مصدر الطاقة |
نوع DC العاكس |
|
2 |
تيار اللحام دورة العمل（40℃） |
5～450A 450A 80%؛ 420A 100% |
|
3 |
تيار السلك الساخن دورة العمل（40℃） |
5～200A 200A 25% 150A 60% 140A 100% |
|
4 |
جهد الدائرة المفتوحة |
80 فولت |
|
5 |
الجهد المدخل |
3 × 400 فولت ((-25% + 20%) 50/60 هرتز |
|
6 |
طاقة المدخل |
60 كيلو إف إيه |
|
7 |
تبريد العاكس |
تبريد الهواء |
|
8 |
عرض |
5.7 واجهة يدوية لوحة اللمس 12 لوحة لمسة على خزانة التحكم |
|
9 |
طريقة إعداد البيانات |
إعداد لوحة اللمس |
|
10 |
كشف الأعطال |
حماية من قصر الدائرة، حماية من ارتفاع درجة الحرارة، حماية من التيار الزائد، حماية من ارتفاع الجهد، حماية من نقص المياه، حماية من نقص الغاز، خطأ في الطاقة، فشل القوس. |
|
11 |
مشعل |
مشاعل توأم مع الحرارة الخارجية الثابتة المدارية المياه التبريد مع المبرد |
|
12 |
حجم مياه التبريد |
6l |
|
13 |
معيار التصنيع |
GB15579-2004 |
|
14 |
مستوى سلامة العزل /المعيار |
H/IP23 |
|
15 |
سعة التغطية |
OD: Φ168 ~ Φ850mm / 6 إلى 32 بوصة معدل هوية 140 بعد التغطية الطول: ماكس 6500mm إلى 12500mm حسب أمر الشراء |
|
16 |
معدل الودائع ((2 مشعل) |
4 كجم/ساعة كحد أقصى للعمل المستقر على المدى الطويل. السعة تصل إلى 6 كجم / ساعة (وفقاً لحالة طحن الأنابيب والإستقامة والقطر) |
|
17 |
سرعة السفر |
ما يصل إلى 1200mm/Min |
|
18 |
سرعة تغذية الأسلاك |
ما يصل إلى 5M/min |
|
19 |
دقة القلب والدم |
±0.3 فولت |
|
20 |
أوصي بتحركات التيار الذروة |
150~280A |
|
21 |
توصية التيار الأساسي |
100~200A |
|
22 |
التوصية بالجهد |
8~16V |
|
23 |
"تولفستين ديا" |
3.2/4.0ملم |
|
24 |
شريط الحبل. |
1.2/1.6mm 15 كجم BS 300 ريشة(Φ300xW104xC53mm)أو 250 كجم أسلاك لحام البرميل |
|
25 |
سمك الطبقة الواحدة |
1~3ملم |
|
26 |
معدل تدفق الغاز الموصى به |
12~20L/min |
|
27 |
بدء القوس |
HF/اتصال |
 |
 |
 |
 |
تعليمات المعدات

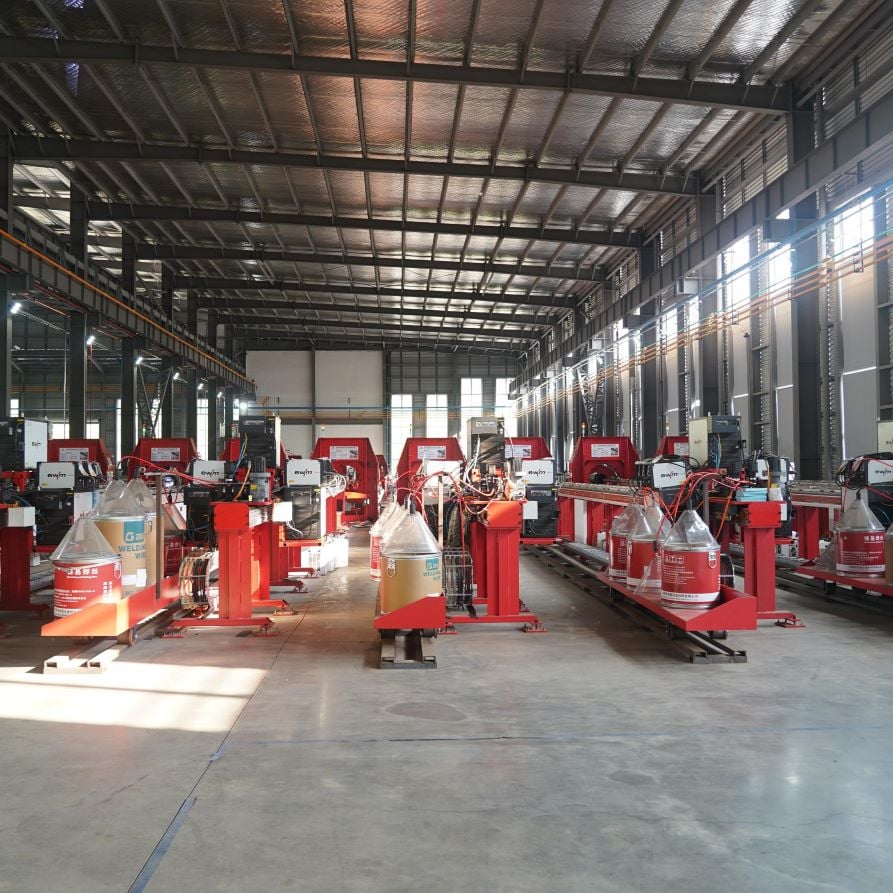

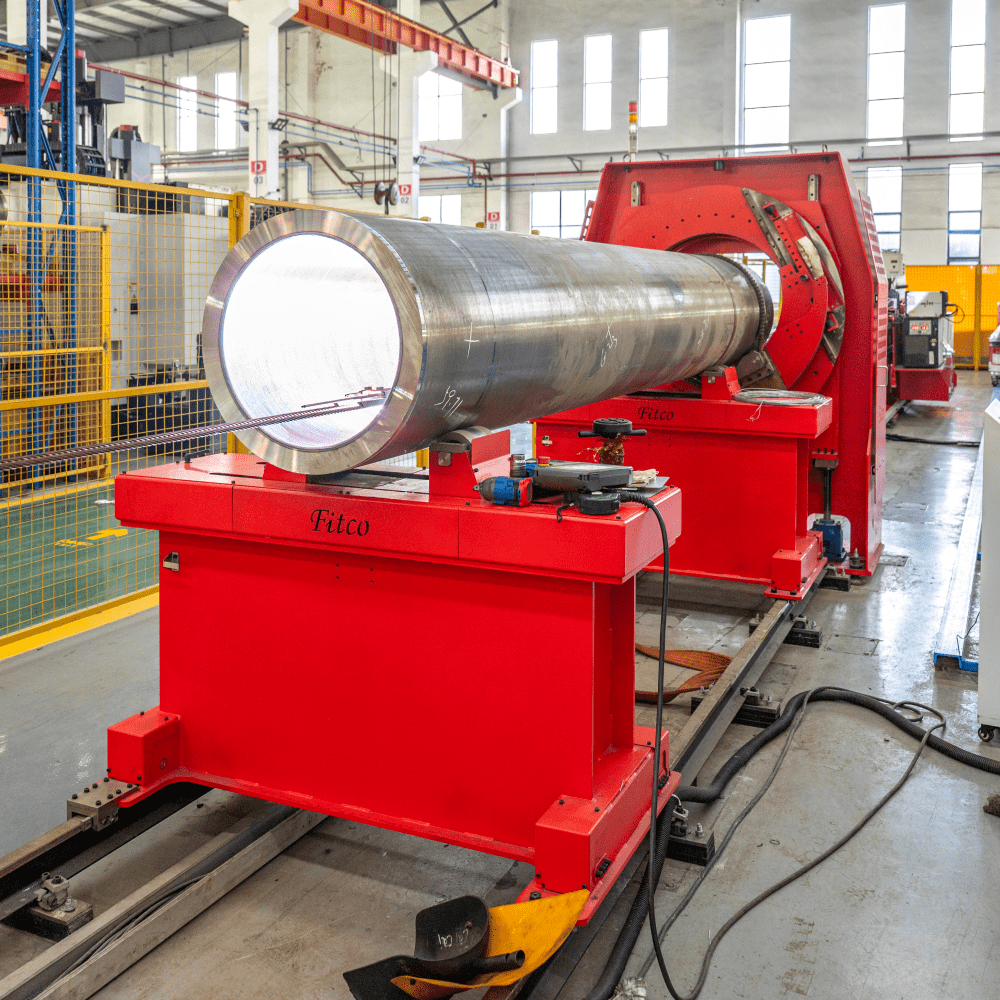

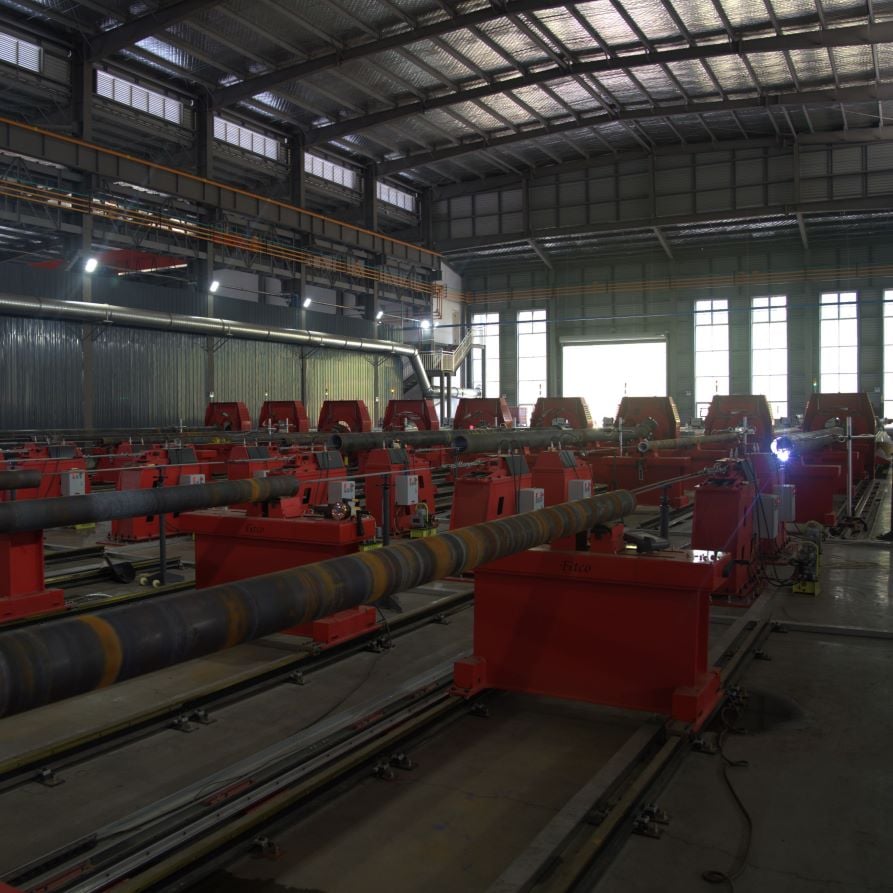

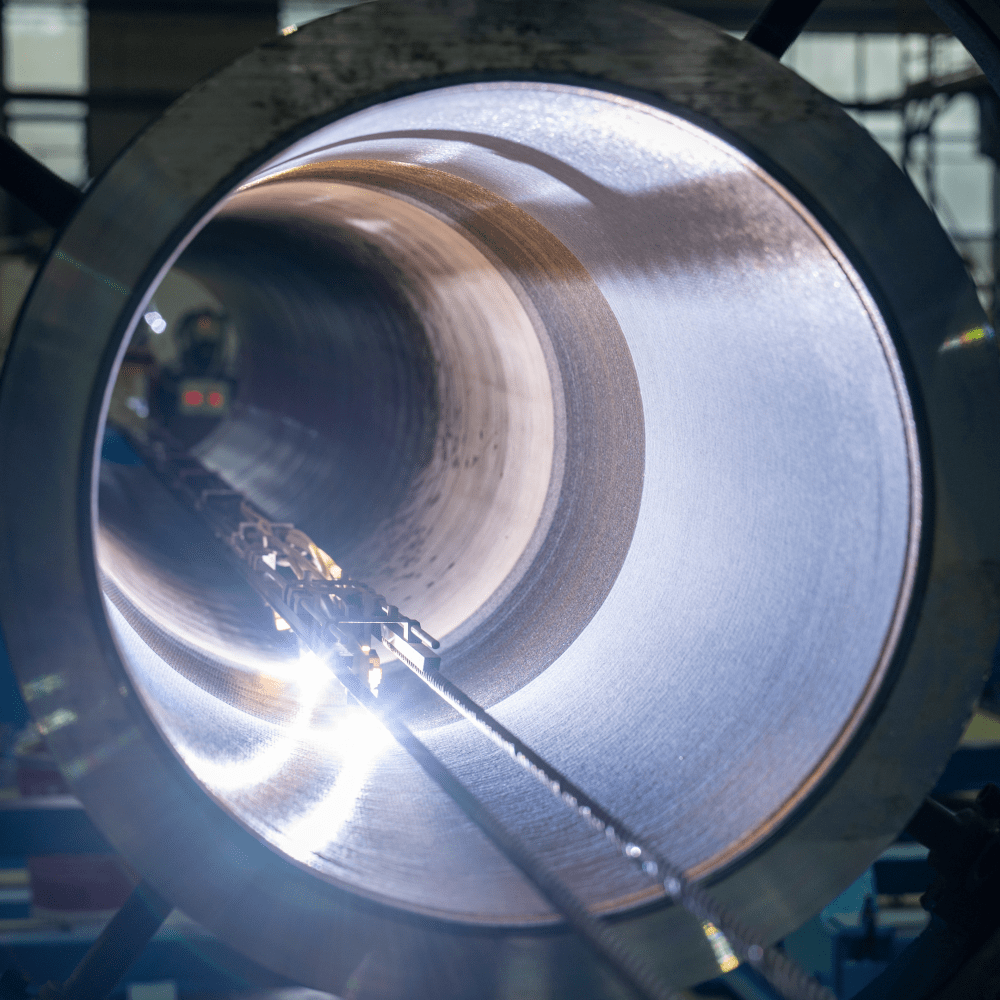

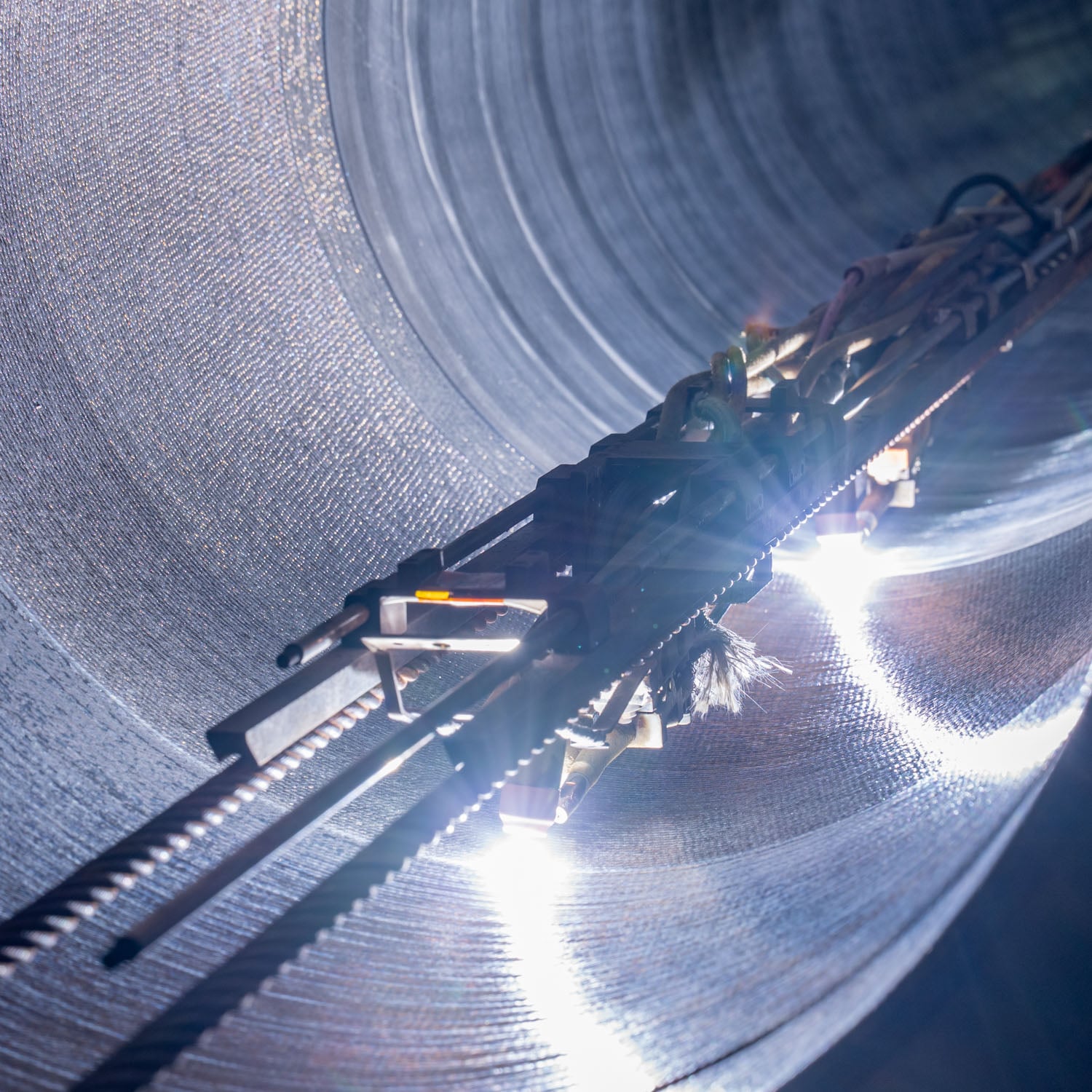

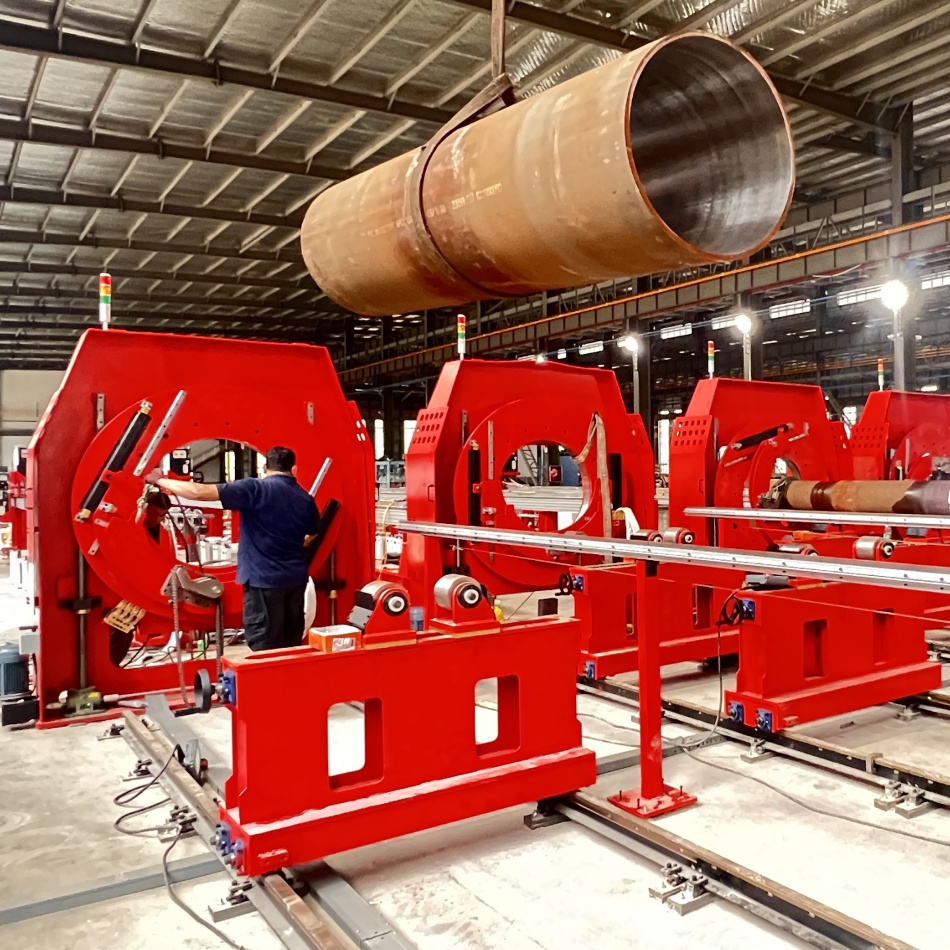

يستخدم المعدات أساسا لحام الأنبوب الطويل الجدار الداخلي ، يتم دفع الأنبوب القاعدي وتدويره بواسطة آلية التأرجح لحام الصدرية المجوفة ، يتم وضع بندقية الحام بواسطة سحب الحبل السلكي ومعدات الدليل وإكمال الحام في الممر.
تتكون المعدات من مصدر الطاقة لحام، رأس الحام، نظام توجيه محرك الرأس، آلية تحريك الحام، إطار عجلة، نظام التحكم الكهربائي ونظام تبريد المياه.
نظام التحكم ووحدة التحكم عن بُعد
برنامج WO-ACS يعتمد على
نظام مصدر الطاقة لحام:
المكيفات الجوية الخيارية
مكيفات الهواء المنزلية تستخدم في المناطق ذات درجات الحرارة العالية
